Τόπος καταγωγής:
Κίνα
Μάρκα:
HUATAO
Πιστοποίηση:
ISO9001
Αριθμό μοντέλου:
HT-μείωση της βαλβίδας
Μας ελάτε σε επαφή με

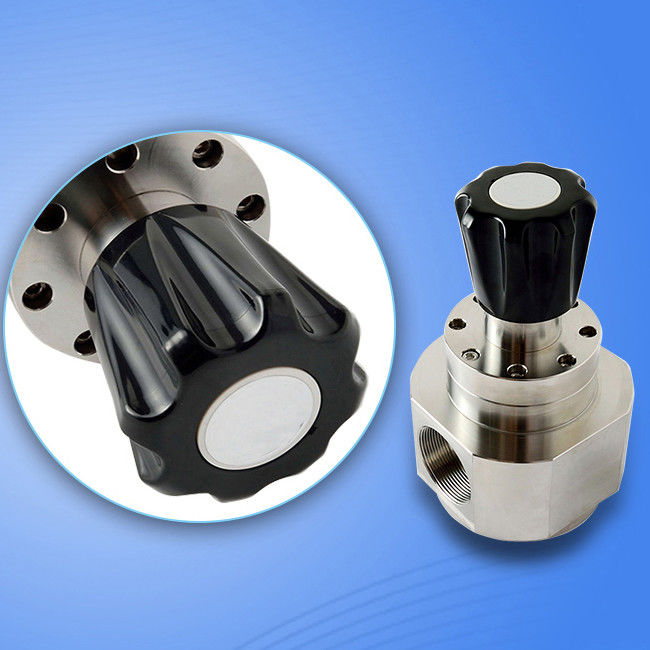

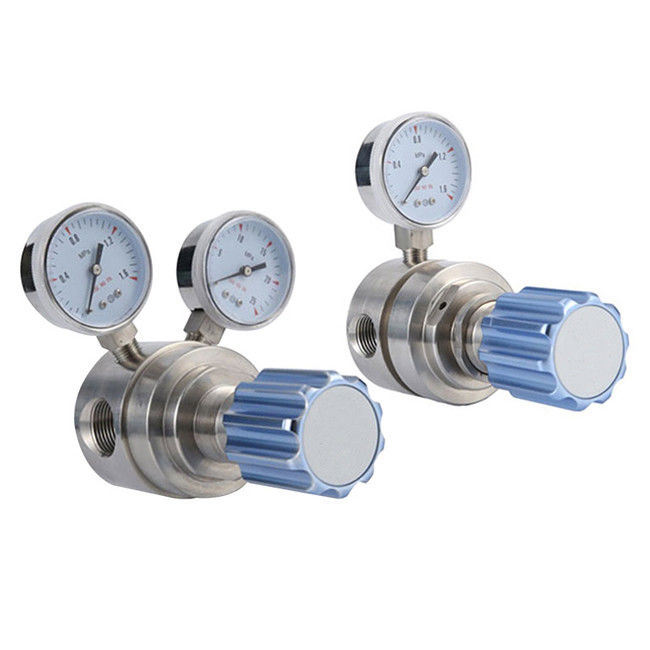

Υψηλής ροής μονοστασιακό διάφραγμα υψηλής πίεσης μειωτική βαλβίδα
Εισαγωγή βαλβίδας μείωσης υψηλής πίεσης
Η βαλβίδα μείωσης πίεσης έχει σχεδιαστεί για να είναι υγιής και ασφαλής, ώστε να αποφεύγεται ο κίνδυνος και η βλάβη του εξοπλισμού που προκαλείται από την πίεση.και η ρύθμιση της πίεσης μπορεί να επιτευχθεί μέσω του άνω τροχού χειρόςΗ διόρθωση μπορεί να παρατηρηθεί καθαρά μέσω ενός εξωτερικού μετρητή πίεσης.
The pressure-reducing valve is a valve that reduces the inlet pressure to a certain required outlet pressure through adjustment and relies on the energy of the medium itself to keep the outlet pressure automatically stableΑπό την άποψη της μηχανικής των υγρών, η βαλβίδα μείωσης της πίεσης είναι ένα στοιχείο θρόμβωσης του οποίου η τοπική αντίσταση μπορεί να αλλάξει, δηλαδή με την αλλαγή της περιοχής θρόμβωσης,η ταχύτητα ροής και η κινητική ενέργεια του υγρού αλλάζουν, με αποτέλεσμα διαφορετικές απώλειες πίεσης, ώστε να επιτευχθεί ο σκοπός της αποσυμπίεσης.Στη συνέχεια, βασιστεί στην ρύθμιση του συστήματος ελέγχου και ρύθμισης για να εξισορροπήσει τη διακύμανση της πίεσης μετά την βαλβίδα με τη δύναμη του ελαστικού, έτσι ώστε η πίεση μετά την βαλβίδα να παραμένει σταθερή εντός ενός ορισμένου εύρους σφάλματος.
Η βαλβίδα μείωσης πίεσης από ανοξείδωτο χάλυβα υιοθετεί δομή διαφράγματος ενός σταδίου, μετάδοση πίεσης διαφράγματος από ανοξείδωτο χάλυβα, σταθερή πίεση εξόδου, μικρό χώρο εγκατάστασης,για καθαρό νερό, υπερκαθαρό νερό, διαβρωτικό υγρό, αέριο, φυσικό αέριο κλπ.
Μπορεί να τοποθετηθεί σε πάνελ,
Πεδίο εφαρμογής: εργαστήρια, πετροχημική βιομηχανία, εξοπλισμός δοκιμών κλπ.
Απόδοση βαλβίδας μείωσης υψηλής πίεσης
(1) Πεδίο ρύθμισης πίεσης: Αναφέρεται στο ρυθμιζόμενο εύρος της πίεσης εξόδου P2 της βαλβίδας μείωσης πίεσης και απαιτείται η καθορισμένη ακρίβεια για να επιτευχθεί εντός αυτού του εύρους.Το εύρος ρύθμισης πίεσης σχετίζεται κυρίως με τη δυσκαμψία του ελατηρίου ρύθμισης πίεσης.
(2) Χαρακτηριστικά πίεσης: Αναφέρεται στα χαρακτηριστικά των διακυμάνσεων της πίεσης εξόδου που προκαλούνται από διακυμάνσεις της πίεσης εισόδου όταν ο ρυθμός ροής g είναι σταθερή τιμή.Όσο μικρότερη είναι η διακύμανση της πίεσης εξόδουΗ πίεση εξόδου πρέπει να είναι χαμηλότερη από την πίεση εισόδου, μια σταθερή τιμή ουσιαστικά δεν αλλάζει με την πίεση εισόδου.
(3) Χαρακτηριστικά ροής: Αναφέρεται στην επιμονή του χρόνου πίεσης εισόδου και την αλλαγή της πίεσης εξόδου με την αλλαγή της ροής εξόδου g.όσο μικρότερη είναι η μεταβολή της πίεσης εξόδουΓενικά, όσο χαμηλότερη είναι η πίεση εξόδου, τόσο μικρότερη είναι η διακύμανσή της με την ροή εξόδου.
|
Μοντέλο
|
Υδρογόνο
|
Πληροφορίες σχετικά με την εκτέλεση των ελέγχων
|
ΠΡΕΣΩΣΗ ΕΠΙΤΡΟΠΗΣ (ΜΑΧΣ)
|
Εργασιακή πίεση (bar)
|
|
Ειδικότερα:
|
Οξυγόνο
|
30
|
250
|
3.0-10
|
|
CR07002
|
ΑΣΕΤΥΛΕΝΟ
|
5
|
30
|
0.1-1.0
|
|
Ειδικότερα:
|
Προπάνιο
|
10
|
30
|
0.1-2.5
|
|
Ειδικότερα:
|
ΑΡΘΡΟΣ
|
30
|
250
|
/
|
Κύρια τεχνική προδιαγραφή βαλβίδας μείωσης υψηλής πίεσης
| Μέγιστη πίεση εισόδου: | 500, 1500, 3000psi |
| Πίεση εξόδου: | 0-15,0-25,0-50,0-100,0-250psi |
| Πίεση δοκιμής ασφάλειας: | 1.5 φορές τη μέγιστη πίεση εισόδου |
| Εφαρμόσιμη θερμοκρασία: | -40°C ~ + 230°C |
| Ποσοστό διαρροής: | 2x10-8 atm.cclsec Αυτός |
| Αξία Cv: | 1.4 |
| Γυναικεία νήματα: | 1/4"NPT (F) |
Άλλες σειρές βαλβίδων
Εργαστήριο παραγωγής
Έκθεση και επισκέψεις πελατών
Παρακαλούμε ζητήστε λεπτομέρειες για την αντλία και την τιμή μέσω inquiry@huataogroup.com. Για τυχόν ερωτήσεις θα απαντήσουμε εντός 24 ωρών.
