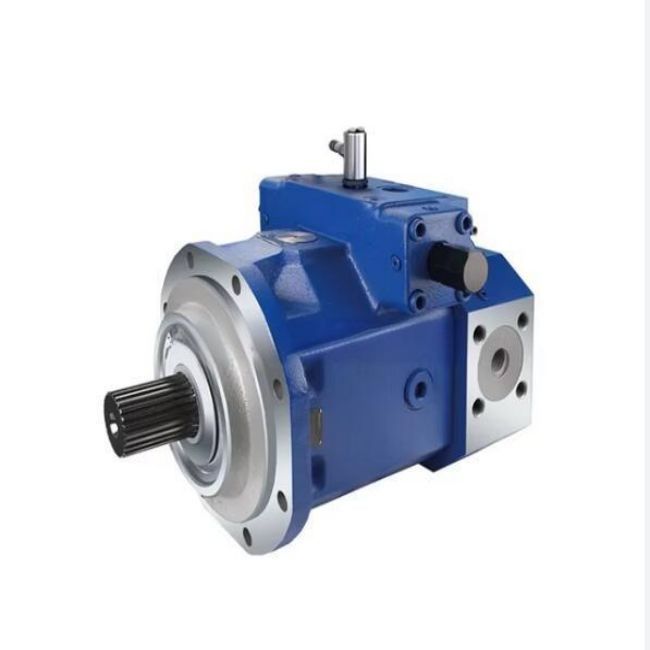

Ρεξρόθ Αρχική αντλία με εμβόλιο ποιότητα A4FO-16 A4FO-28 Αξιακή σταθερή αντλία με έμβολο
Περιγραφή του προϊόντος
Στις σταθερές αντλίες με άξονα έμβολο, συνήθως χρησιμοποιείται μια πλάκα ή ένας μηχανισμός άξονα έμβλωσης.σε σταθερή αντλία με άξονα έμβολο τύπου πλάκας σφραγίσματοςΌταν ο άξονας κίνησης περιστρέφεται, το έμβολο κινείται μπρος-πίσω κατά μήκος της τρύπας του κυλίνδρου λόγω της κλίσης της πλάκας.Αυτή η αμοιβαία κίνηση του έμβολος αντλεί υγρό μέσα από την είσοδο πετρελαίου και στη συνέχεια αναγκάζει το υγρό έξω από την έξοδο πετρελαίουΗ σταθερή αντλία με άξονα είναι ένας τύπος υδραυλικής αντλίας.Διαδραματίζει σημαντικό ρόλο στο υδραυλικό σύστημα μετατρέποντας τη μηχανική ενέργεια σε υδραυλική ενέργειαΗ αρχή λειτουργίας αυτής της αντλίας είναι η αξιακή κίνηση του έμβολο.Και αυτή η κίνηση χρησιμοποιείται για να μετατοπίσει το υγρό και να δημιουργήσει υδραυλική πίεση.
Πλεονέκτημα αντλίας με έμβολο
Ικανότητα υψηλής πίεσης: Οι σταθερές αντλίες με άξονα έμβολο είναι ικανές να παράγουν πολύ υψηλές υδραυλικές πιέσεις.Με εξαίρεση τα μηχανήματα που χρησιμοποιούνται για την κατασκευή οχημάτωνΓια παράδειγμα, σε ένα υδραυλικό πρές που χρησιμοποιείται για το σχηματισμό μετάλλων, η υψηλή πίεση που παράγεται από μια σταθερή αντλία με άξονα έμβολο επιτρέπει στο υδραυλικό πρές να εφαρμόζει υψηλές δυνάμεις σε ένα μεταλλικό εργασιακό κομμάτι.
Μεταβλητή μετατόπιση: Όπως αναφέρθηκε προηγουμένως, η μετατόπιση της αντλίας μπορεί να ποικίλλει ρυθμίζοντας τη γωνία της πλάκας του σπαθί ή την κλίση του άξονα.Αυτή η μεταβλητή ικανότητα μετατόπισης επιτρέπει τον ακριβή έλεγχο της ροής του υδραυλικού υγρούΣε εφαρμογές όπως οι υδραυλικοί κινητήρες μεταβλητής ταχύτητας ή τα υδραυλικά συστήματα με ελεγχόμενο από ελεγκτή,Αυτή η ικανότητα προσαρμογής της μετατόπισης είναι κρίσιμη για τον ακριβή έλεγχο της ταχύτητας και της δύναμης του συστήματος.
Υψηλή απόδοση: Τέτοιες αντλίες έχουν συνήθως υψηλή χωρητική και μηχανική απόδοση.Υψηλή χωρητική απόδοση σημαίνει ότι το μεγαλύτερο μέρος του υγρού που αντλείται από την αντλία παραδίδεται στην πραγματικότητα στο υδραυλικό σύστημαΗ υψηλή μηχανική απόδοση σημαίνει ότι ένα μεγάλο μέρος της εισερχόμενης μηχανικής ενέργειας μετατρέπεται σε χρήσιμη υδραυλική ενέργεια.μείωση των ενεργειακών απωλειών λόγω τριβής και άλλων παραγόντων.
Τεχνικές παραμέτρους:
| Μέγεθος |
ΑΕ |
|
22 |
28 |
71 |
125 |
180 |
250/H1) |
500/H1) |
| Μετατόπιση, γεωμετρική, ανά στροφή |
Vg |
cm3 |
22 |
28 |
71 |
125 |
180 |
250 |
500 |
| Μέγιστη ταχύτητα περιστροφής2) |
μν |
στροφές |
3600 |
3000 |
2200 |
1800 |
1800 |
1500 / 1900 |
1320 |
| /1500 |
| Μέγιστη ταχύτητα περιστροφής3) |
nmax |
στροφές |
4500 |
3750 |
2700 |
2200 |
2100 |
1800/2100 |
1600/1800 |
| Δίπλωμα |
σε Vg και n nom |
qv |
Ι/min |
79 |
84 |
156 |
225 |
324 |
375 /475 |
660 /750 |
| Δύναμη |
σε Vg, nnom καιAp = 400 bar |
Π |
kW |
53 |
56 |
914) |
1314) |
1894) |
219/2774) |
385 /4384) |
| Στροφή |
σε Vg και Ap = 400 bar |
Τ |
Νμ |
140 |
178 |
3964) |
6964) |
10034) |
13934) |
27854) |
| Σκληρότητα περιστρεφόμενου άξονα κίνησης |
Τελικός άξονας S |
Γ |
kNm/rad |
29,9 |
29,9 |
|
|
|
|
|
| Τέλος άξονα P |
Γ |
kNm/rad |
_ |
- |
146 |
260 |
328 |
527 |
1145 |
| Τέλος άξονα Z |
Γ |
kNm/rad |
|
|
146 |
263 |
332 |
543 |
1136 |
| Στιγμή αδράνειας για την περιστρεφόμενη ομάδα |
|
JGR |
kgm2 |
0,0017 |
0,0017 |
0,0121 |
0,0300 |
0,055 |
0,0959 |
0,3325 |
| Μέγιστη γωνιακή επιτάχυνση |
|
Α |
rad/s2 |
38000 |
38000 |
20000 |
13000 |
10000 |
8000 |
4800 |
| Όγκος υποθέσεων |
|
V |
1 |
0,3 |
0,3 |
2,0 |
3,0 |
4,0 |
7,0 |
11,0 |
| Βάρος (περίπου) |
|
m |
χιλιόγραμμο |
13,5 |
13,5 |
34 |
61 |
76 |
120 |
220 |
Μηχανολογικά μηχανήματα: σε εκσκαφείς, φορτωτές, γερανούς και άλλο εξοπλισμό,Οι σταθεροί κινητήρες με άξονα έμβολο χρησιμοποιούνται για την κίνηση των συσκευών περπατήματος και των εργατικών συσκευών (όπως τα βραχίονα βυθισμού και τα ράμματα των σκαπανών)Τα χαρακτηριστικά υψηλής ροπής και ρυθμιζόμενης ταχύτητας μπορούν να ανταποκριθούν στις απαιτήσεις εργασίας μηχανημάτων μηχανικής υπό διαφορετικές συνθήκες εργασίας.
Εφοδιασμός πλοίων: Στο σύστημα διεύθυνσης και στο σύστημα αγκυροβολητήρα των πλοίων,Οι σταθεροί κινητήρες με άξονα έμβολο μπορούν να παρέχουν αξιόπιστη ισχύ για να εξασφαλίσουν την κανονική λειτουργία των ελιγμών του πλοίου και του εξοπλισμού αγκυροβολίας.Μπορεί επίσης να διατηρήσει καλές επιδόσεις σε σκληρά θαλάσσια περιβάλλοντα και να προσαρμοστεί στην μακροχρόνια σταθερή λειτουργία των πλοίων.
Εξοπλισμός βιομηχανικού αυτοματισμού: Σε ορισμένες αυτοματοποιημένες γραμμές παραγωγής, μηχανήματα εργαλείων και άλλο εξοπλισμό που απαιτούν ακριβή έλεγχο της κίνησης, οι σταθεροί κινητήρες με άξονα έμβολο μπορούν να χρησιμοποιηθούν ως πηγές ενέργειας.Μέσω προηγμένων υδραυλικών συστημάτων ελέγχου, μπορεί να επιτευχθεί υψηλής ακρίβειας έλεγχος θέσης και έλεγχος ταχύτητας για τη βελτίωση της ποιότητας επεξεργασίας του προϊόντος και της αποδοτικότητας της παραγωγής.
